无人机航拍晶振选型指南：低功耗SPXO如何兼顾抗震与宽温
"无人机飞到4000米海拔，画面开始抽动，图传延迟忽高忽低，落地一查，晶振停振了。"这不是个别现象。无人机晶振选型一直是航拍设备工程师的头疼事。航拍无人机对晶振的要求远比手机、平板苛刻——要小、要省电、要扛得住震动、还要适应极端温度环境。普通晶振很难同时满足这些条件，而低功耗SPXO正在成为行业的主流选择。
一、航拍无人机的三个"晶振杀手"
震动：隐形破坏者
电机转速变化、螺旋桨动平衡偏差、惯性冲击，导致频率跳变、瞬时停振，画面撕裂、图传中断。
电机转速变化、螺旋桨动平衡偏差、惯性冲击，导致频率跳变、瞬时停振，画面撕裂、图传中断。
宽温：温度过山车
地面30℃到高空-20℃，普通SPXO频率明显漂移，图传模块时钟失锁、视频帧不同步。
地面30℃到高空-20℃，普通SPXO频率明显漂移，图传模块时钟失锁、视频帧不同步。
功耗与空间：每克每毫安都要抠
PCB空间仅2×1.6mm，低功耗设计直接影响续航，是"看不见的耗电大户"。
PCB空间仅2×1.6mm，低功耗设计直接影响续航，是"看不见的耗电大户"。
二、低功耗SPXO：专为无人机航打量身定制
SPXO是无人机中最常见的时钟源。但普通SPXO≠低功耗SPXO。针对航拍场景，一颗合格的无人机晶振应满足以下四点：
低功耗SPXO正是在普通SPXO基础上，优化了内部芯片设计和晶体切割工艺，在保持小封装的同时降低了功耗、提升了抗震动能力。

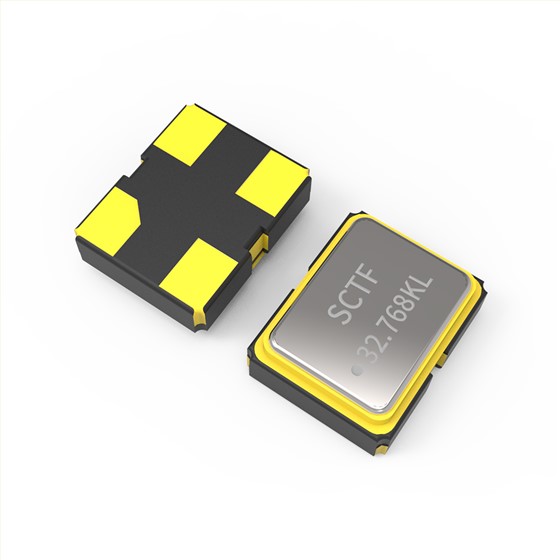

三、2016封装：小尺寸与可靠性的平衡点
3225 → 2016
面积节省约60%PCB占用大幅减少
贴装友好
主流贴片机直接适配无需额外调整
散热可控
尺寸适中不会因过小导致散热问题
抗振达标
内部点胶+结构优化耐冲击能力优于普通小封装
四、宽温与抗震：低功耗SPXO如何"两全其美"？
SCTF星通时频低功耗SPXO系列通过以下设计实现兼顾：
- 晶体三点粘接工艺：相比传统两点粘接，抗冲击能力显著提升
- 宽温晶体切割：采用AT切割方式，在-40℃~85℃范围内保持稳定输出
- 低功耗IC设计：优化内部振荡电路，发热更小，反而提升了高温稳定性
五、选型避坑：工程师最容易忽略的三件事
别只看常温测试
做整机高低温循环测试（-40℃→85℃→-40℃），观察图传是否稳定。
做整机高低温循环测试（-40℃→85℃→-40℃），观察图传是否稳定。
抗震测试别省
按无人机实际飞行频率（20~2000Hz）扫频，确认晶振不会瞬时停振。
按无人机实际飞行频率（20~2000Hz）扫频，确认晶振不会瞬时停振。
低功耗≠低压
选择宽压设计（1.8V~3.3V兼容），避免电池电压波动导致失效。
选择宽压设计（1.8V~3.3V兼容），避免电池电压波动导致失效。
六、SCTF星通时频服务优势
48小时快速出样
抗震测试指导
7-10天小批量交付
IATF16949全程追溯
无人机航拍从"能飞"到"飞得稳、传得清"，每一颗元器件都不能拖后腿。低功耗SPXO不显眼，但它决定了图传稳不稳、续航长不长、高寒地区能不能飞。希望这份无人机晶振选型指南，能帮你避开"常温调试一切正常，上机就出问题"的坑。
